Mobilna Platforma Górnicza (MPG)

Mobilna Platforma Górnicza (MPG)

Mobilna Platforma Górnicza – MPG (ang. Mining Survey System) – system pomiarowy dedykowany do
skanowania szybów górniczych.

Wdrożenie wyników prac B+R pozwoliło na znaczące ulepszenie procesu pomiaru szybów górniczych
oraz znaczące ulepszenie konstrukcji Mobilnej Platformy Górniczej.



Efektem tych zmian są:

  • wzrost bezpieczeństwa pracy w szybie,
  • skrócenie czasu pomiaru z dwóch do jednej zamiany,
  • zmiana konstrukcji platformy – znaczące obniżenie wagi platformy,
  • skrócenie czasu opracowania wyników pomiarów i efektywniejsze oraz łatwiejsze zarządzanie danymi.



Czytaj więcej





W wyniku skanowania szybu możemy otrzymać:

  • geometrię obudowy i elementów zbrojenia szybu;
  • prostoliniowości torów prowadzenia naczyń wyciągowych w szybie;
  • wartości odstępów ruchowych, luzy między elementami zbrojenia szybu a naczyniami wyciągowymi oraz prowadzeniami kątowymi,
  • wykresy, przekroje oraz rzuty z dowolnego miejsca w szybie,
  • pełny obraz rury szybowej w 3D.



W skład zestawu pomiarowego wchodzi:

  • Mobilna Platforma Górnicza;
  • Moduł obliczeniowy;
  • Moduł analiz i wyświetlania wyników;
  • Moduł zasilania platformy;
  • Laptop przemysłowy do sterowania Platformą Pomiarową.

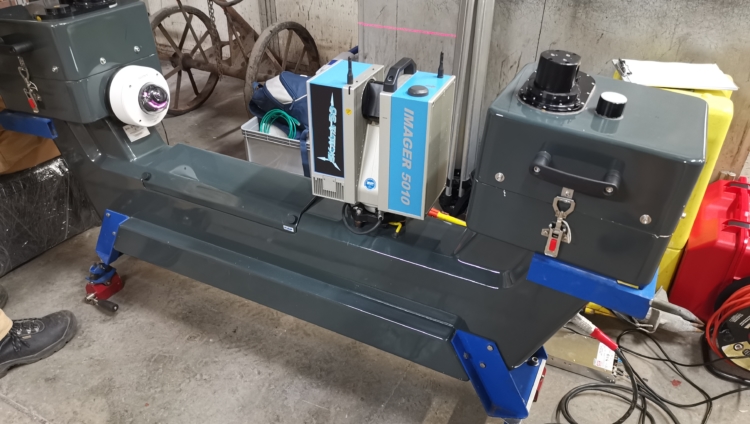

Mobilna Platforma Górnicza składa się z następujących komponentów:

  • Konstrukcji platformy;
  • Skaner panoramiczny Z+F IMAGER 5010X;
  • 2 Skanery profilowe Z+F PROFILER 9012;
  • IMU (Inertial Measurement Unit – inercyjna jednostka pomiarowa) LCI-100;
  • Moduł sterowania i zbierania danych;
  • Precyzyjny system synchronizacji urządzeń pomiarowych w czasie rzeczywistym (PTS–Precision Time Source);
  • Zestaw wibroizolatorów zapobiegający przenoszeniu się części drgań wstępujących podczas jazdy naczynia w szybie na układ pomiarowy.



Czytaj więcej
